Hoje vamos aprender como configurar a UCM6301 com o HT814.
Vamos iniciar criando os ramais que serão utilizados na nossa UCM6301. Em Extensions > Add + > Vamos criar 05 ramais conforme imagem abaixo.
Figura 1: criando ramais na UCM
Podemos validar que os 05 ramais foram criados (1000 ao 1004) e vamos aplicar as alterações.

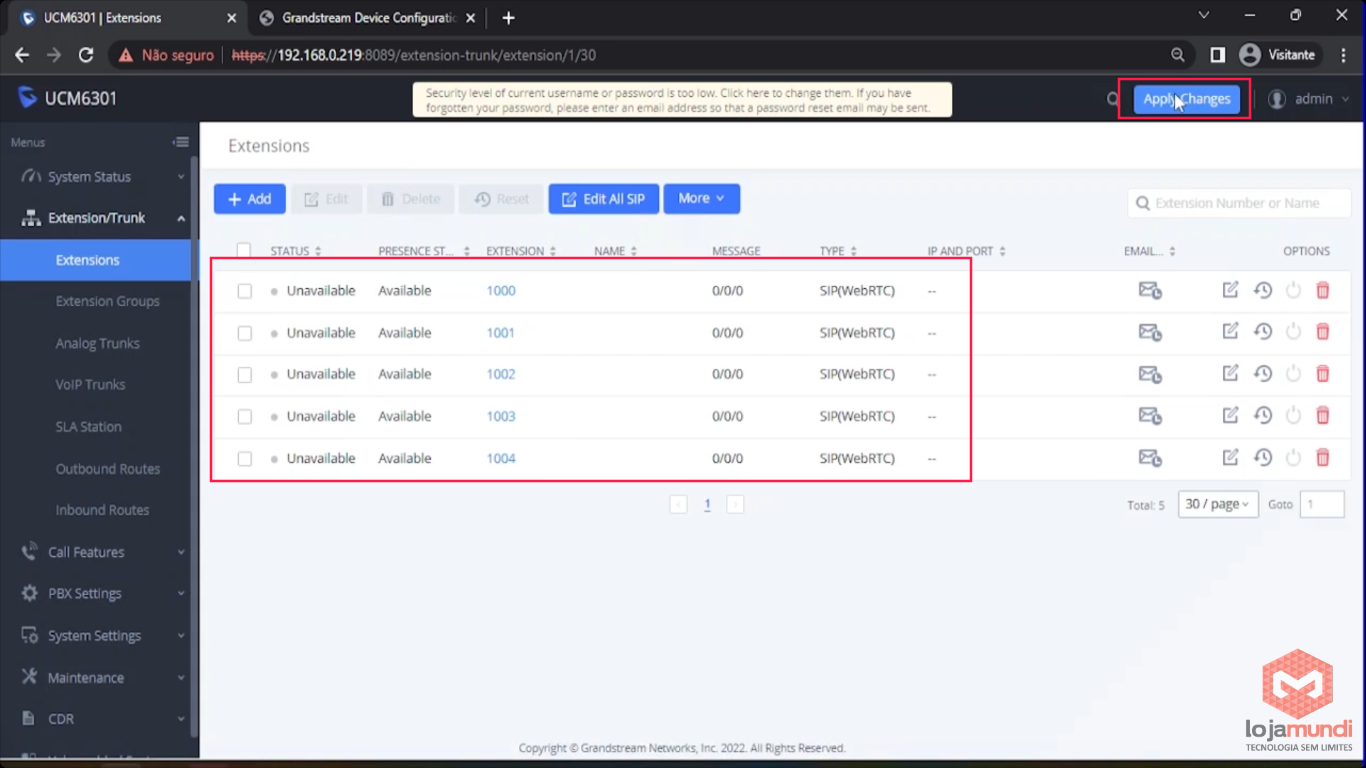

Figura 2: aplicando mudanças
Agora vamos acessar e configurar o HT814 (caso não saiba como acessá-lo veja esse vídeo).
Na guia Basic Settings > no campo WAN Side Web/SSH Access marque YES.

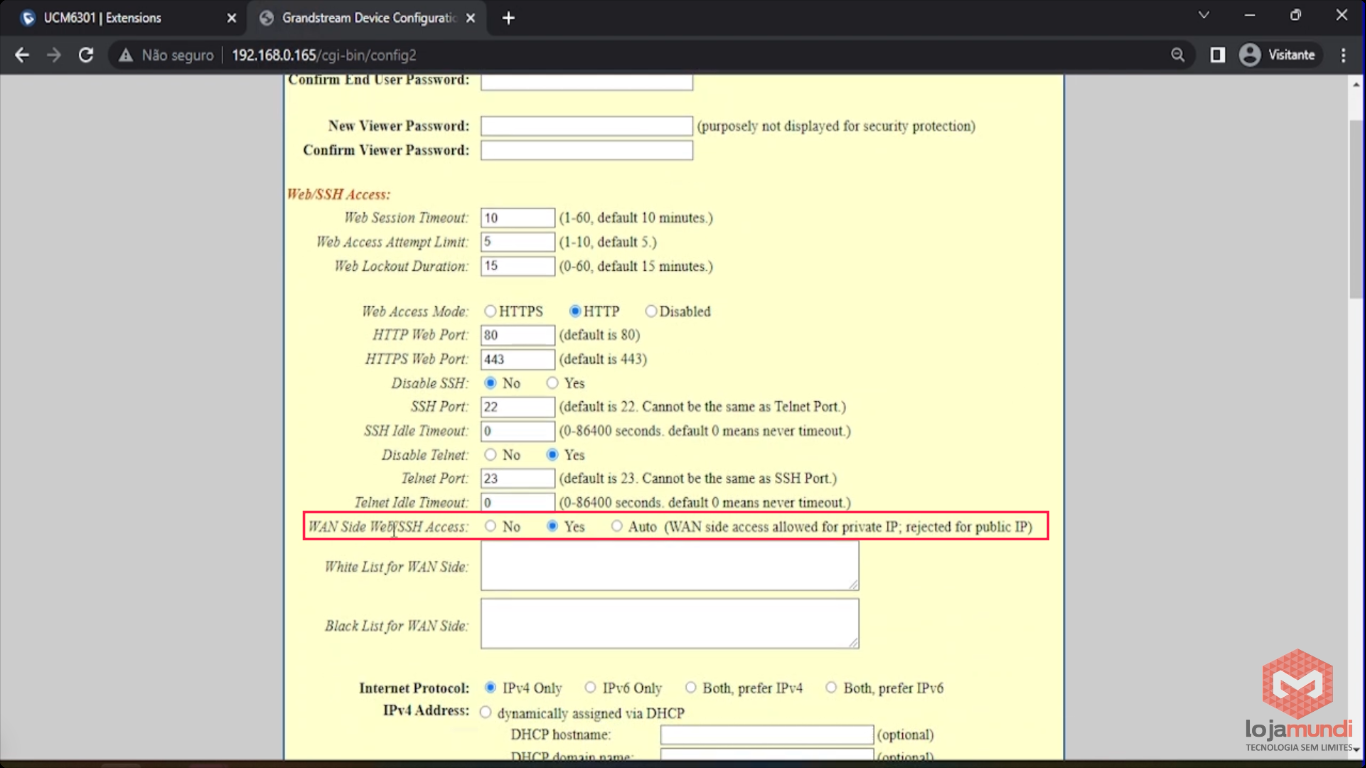

Figura 3: alterando HT
Na guia Basic Settings > no campo statically configured as coloque as informações de IP referente a sua rede.

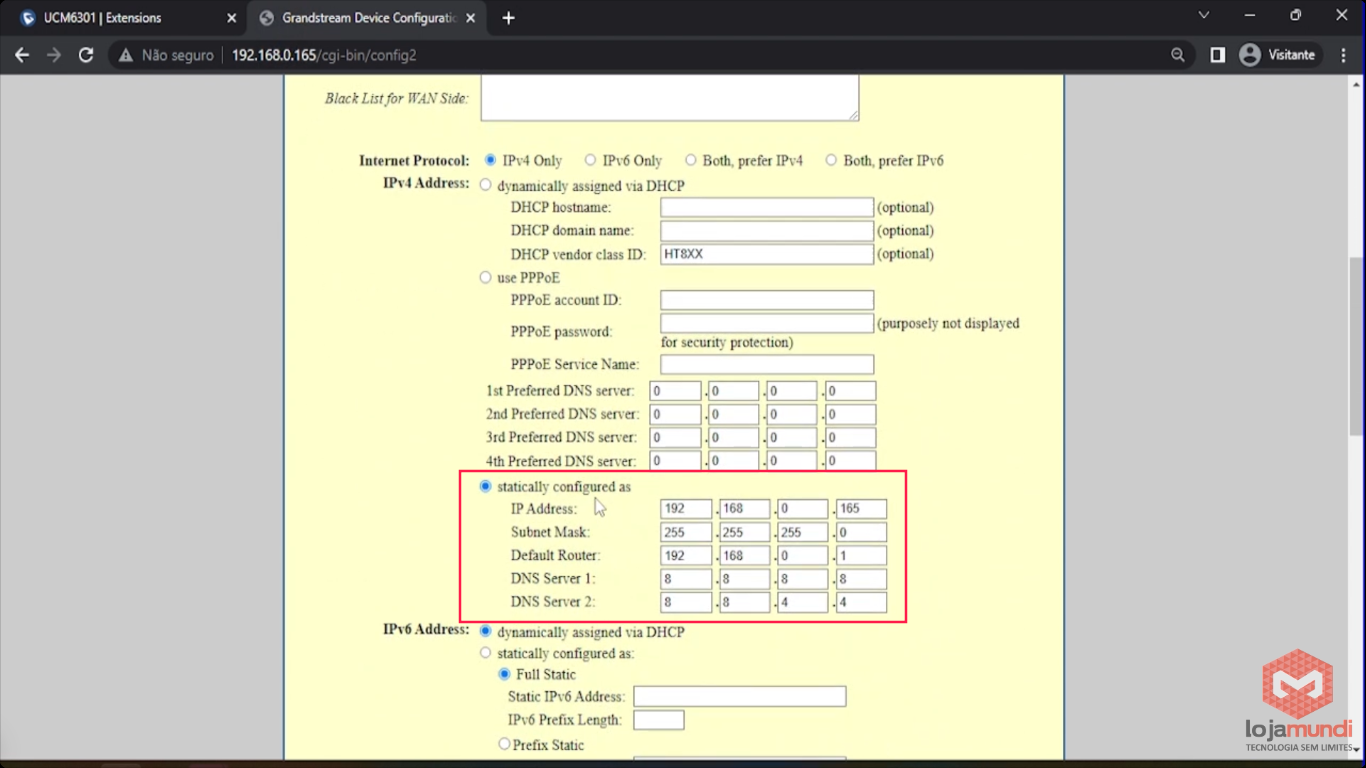

Figura 4: alterando HT
.
Na guia Basic Settings > no campo Device Mode selecione Bridge. Enable UPnP support e Reply to ICMP on WAN port coloque como YES. E marque como NO o campo Enable LAN DHCP para desativar o modo DHCP da porta LAN.
Salve e aplique.
Figura 5: alterando HT
Em Profile 1, no campo Primary SIP Server coloque o IP da sua UCM.
No nosso caso é 192.168.0.219.
Salve e aplique.

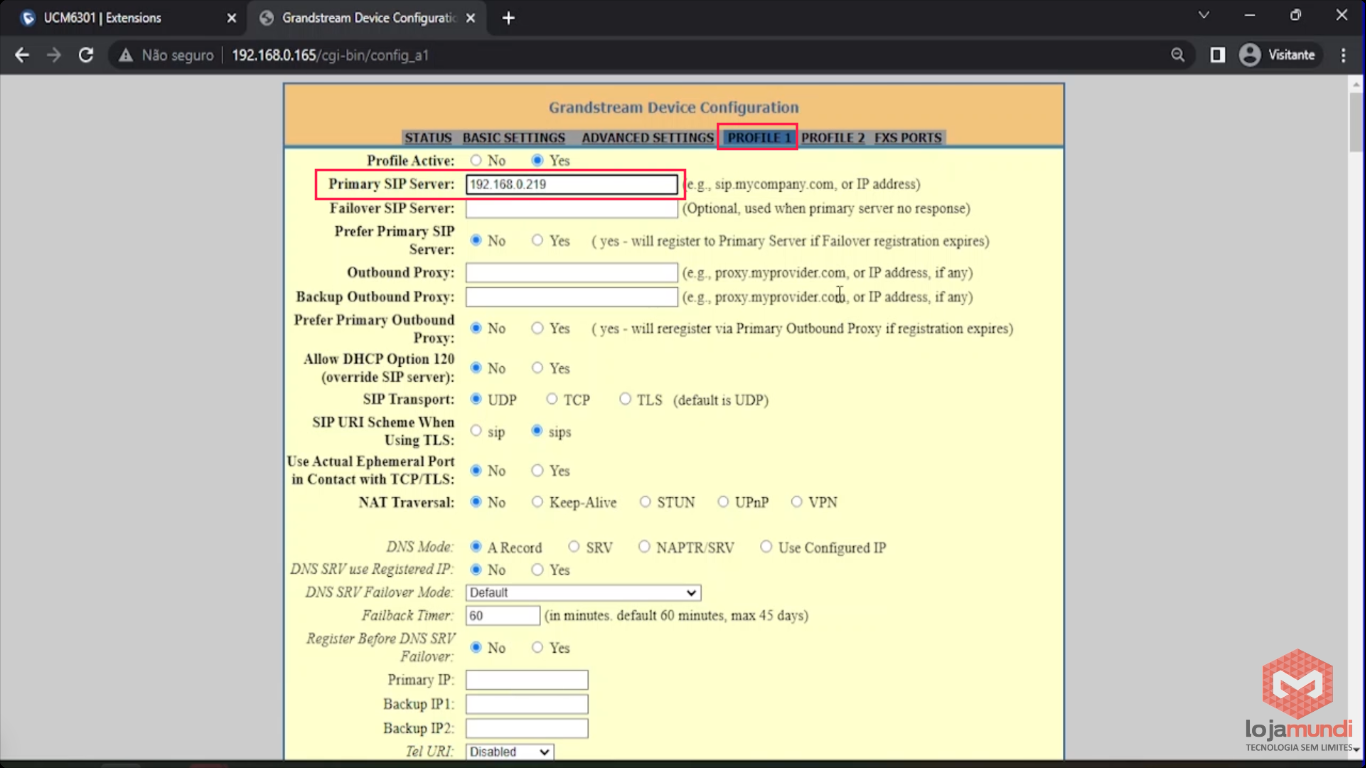

Figura 6: alterando profile1
Na guia FXS Ports, vamos inserir os dados do nosso ramal na porta FXS 1.

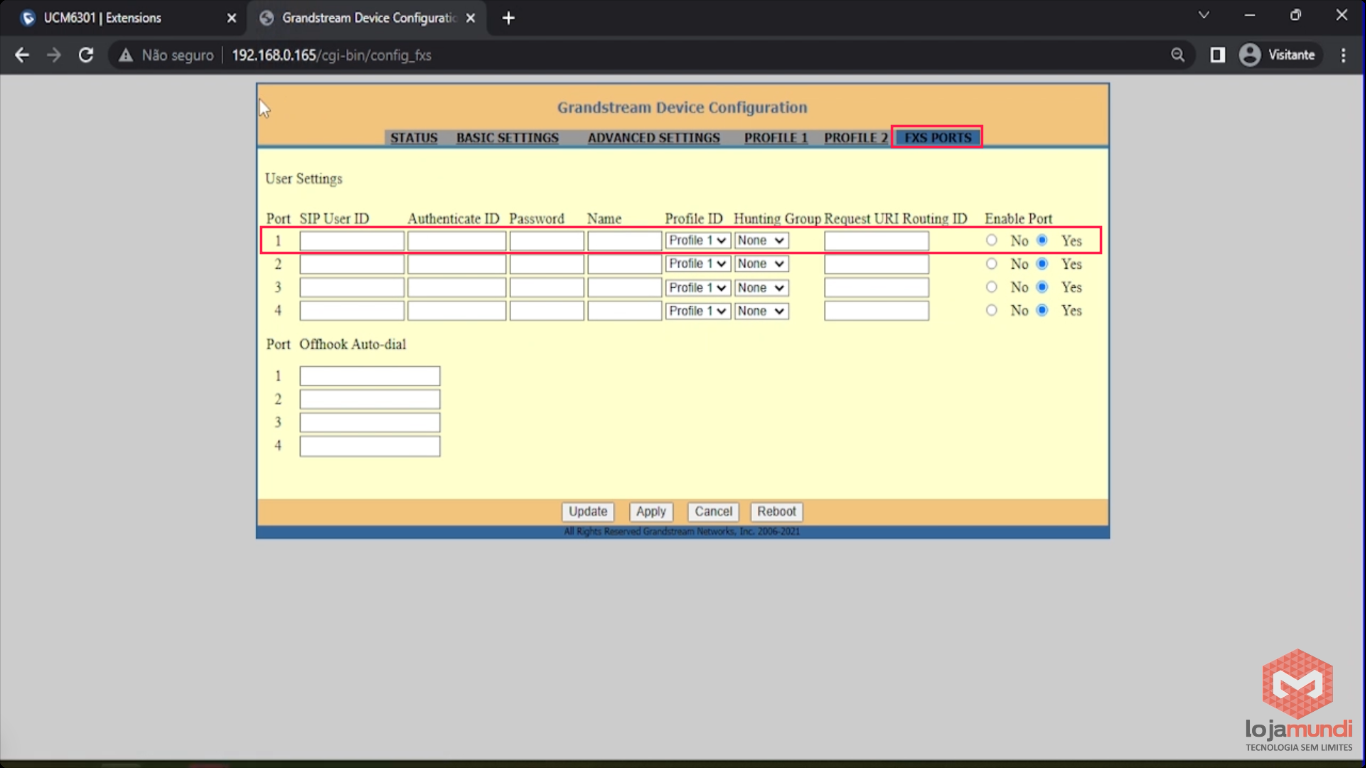

Figura 7: acessando FXS1
Na UCM, vamos validar quais são os dados referentes ao ramal 1000, pois vamos registrá-lo na porta FXS1 do HT814 .

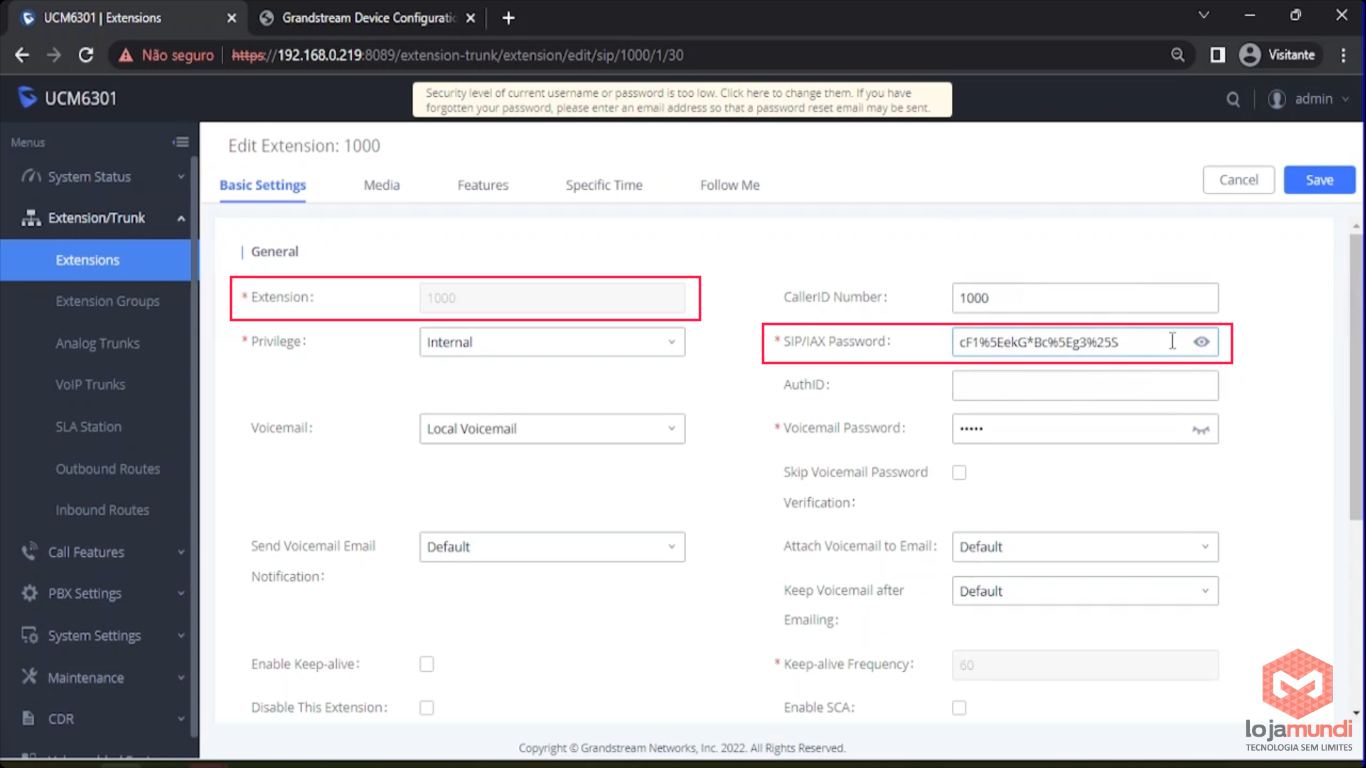

Figura 8: dados do ramal
Novamente no HT, vamos informar os dados.
SIP User ID, Authenticate ID e name: 1000.
Password: a senha copiada no passo anterior.
Salve e aplique.
Figura 9: inserindo dados do ramal
Na guia Status, podemos verificar que o ramal está registrado.
Se o seu ramal não ficar com o status de registrado, valide os passos anteriores e tente novamente.

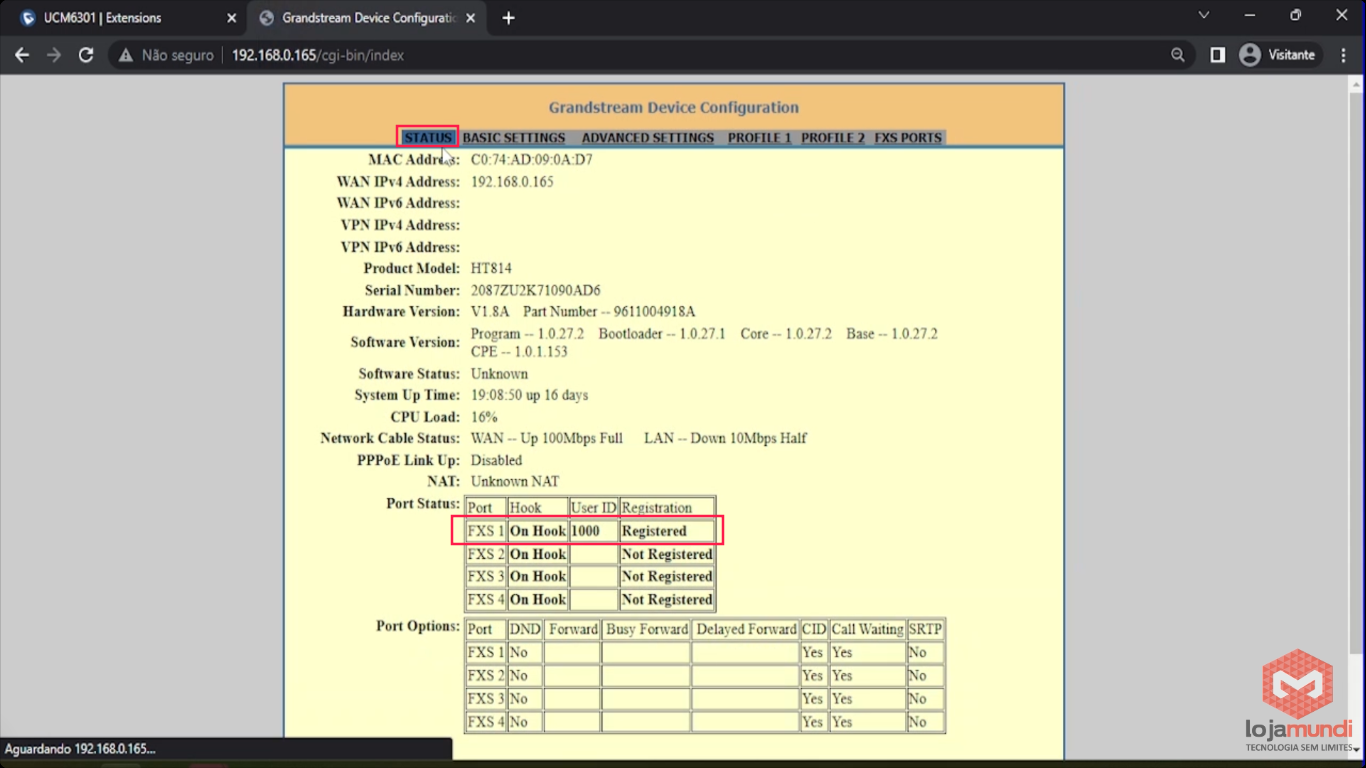

Figura 10: inserindo dados do ramal
Ao receber uma ligação, o status de hook deve ser alterado para ring indicando que a porta FXS1 está tocando.

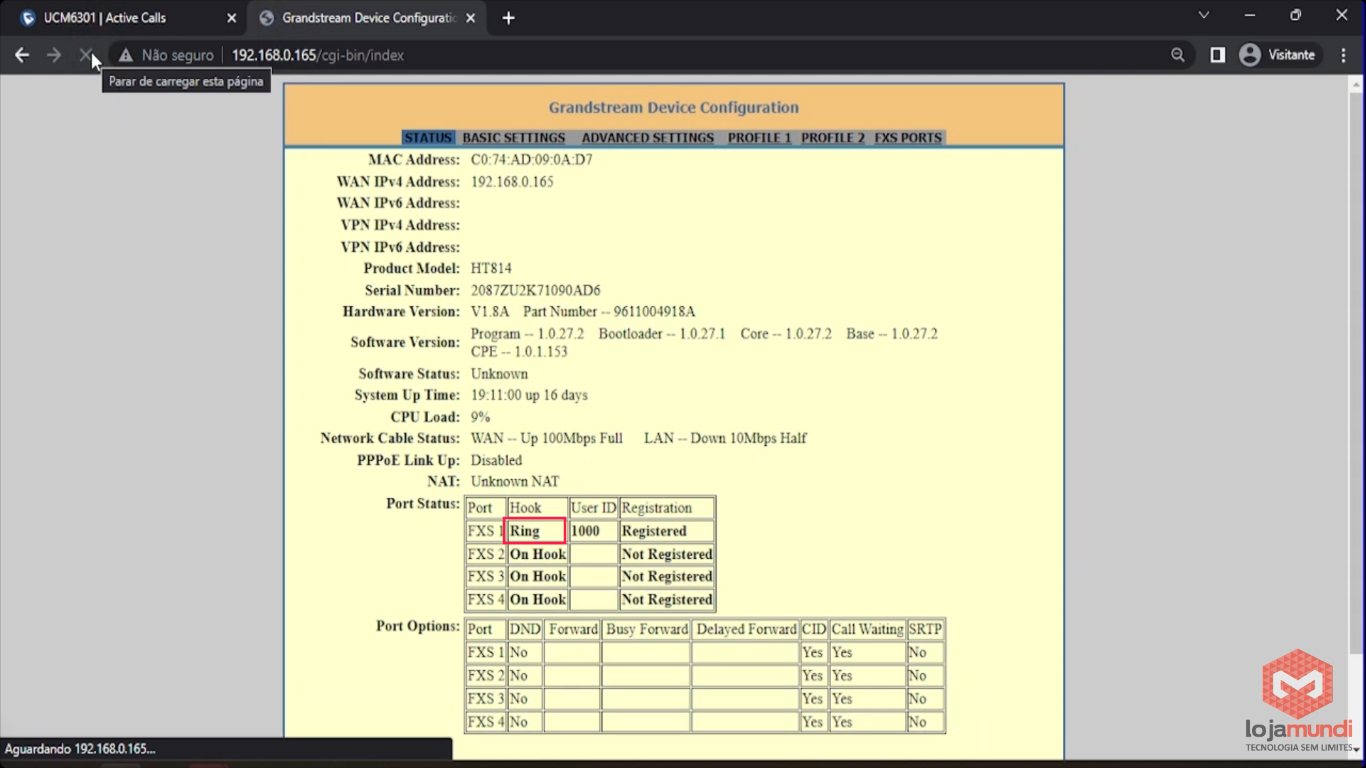

Figura 11: status de hook
