Apresentação da câmera LICG24M Longse

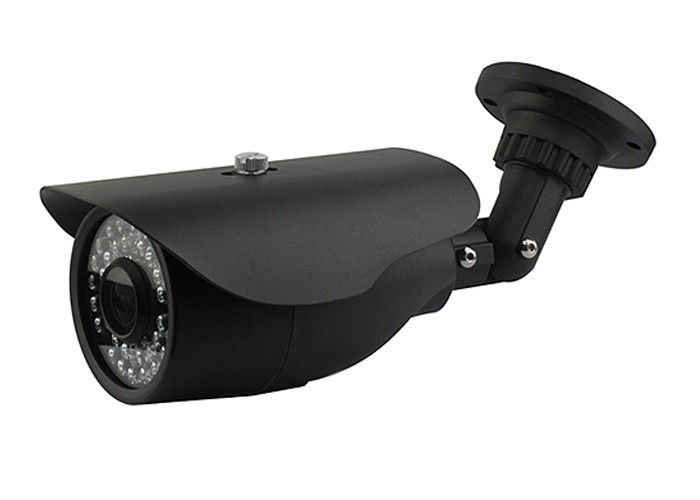

Câmera Longse LICG24M

Sensor

Adopt CMOS 1/3" Sensor.

Controle automático de ganho (AGC)

Circuito incorporado de controle de ganhos automáticos (AGC). A câmera pode captar imagens de alta definição na condição baixa de luxo.

Obturador eletrônico automático (AES)

Função integrada do obturador eletrônico incorporado. A velocidade AES da câmera pode atingir 1/100,000s.

Característica gama

A característica gama da câmera é 0.45.

Modo de varredura

NTSC ou modo PAL.

Resistência a água

Função UTC de suporte

Com o controle remoto UTC para a conveniência da configuração do menu OSD.

Nota: o fornecimento de energia deve ser feito corretamente, ou seja , sua tensão de saída e a temperatura de operação devem corresponder as exigências da câmera.

Especificações

Modelo	Longse LICG24SM
Pick up Element	1/3"CMOS
Elementos de imagem efetivos	976(H) X 496(V)
Resolução horizontal	800TV Linha
Iluminação mínima	0.01Lux /F1.2
S/N Ratio	Mais que 48dB
Sistema de digitalização	2:1 interface
Sistema de sincronização	Interno, sincronização negativa
Eletrônico shutter automático	NTSC: 1/60s~1/100, 000s, PAL: 1/50s~1/100,000s
Característica gama	0.45
Distância IR	20 Metros (com ￠5X24PCS infravermelho LED)
Status IR	sob 10Lux por CDS
IR LIGADO	CDS controle automático
Saída de Vídeo	1Vpp, 75Ω
Controle de ganho automático	Auto
Energia/atual	DC12V (+/-10%)/350mA
Lente	Lentes da borda 3.6mm/F2.0
Dimensão (mm)	168(W) x73.5(H) x65(D)
Peso:	500g
Temperatura de armazenamento	-30~+60℃ RH95% MAX -10~+50℃ RH95% MAX

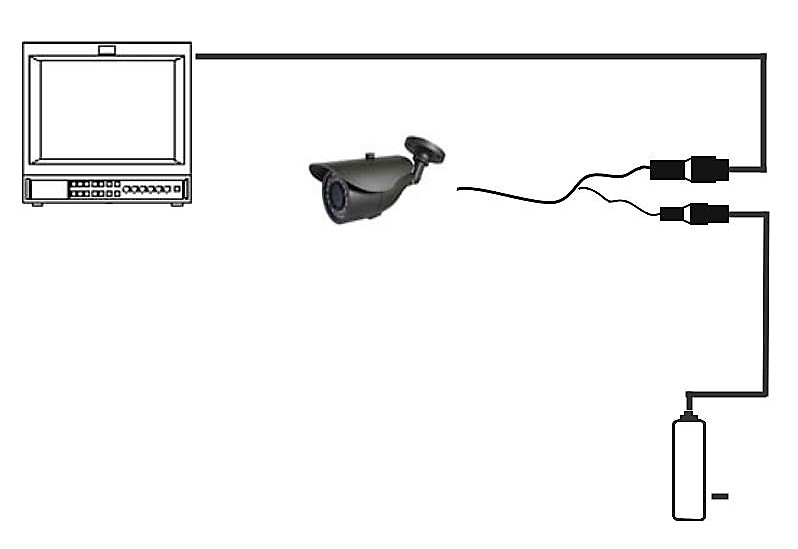

Conexão

Problemas e soluções

1. Sem imagem após o fornecimento de energia

Pode ser a anormalidade da tensão da fonte de energia, verifique a tensão de alimentação e o polo.

Por favor, cheque todos os cabos de conexão e monitore se está conectado corretamente ou não.

2. A direção do nível da imagem tem ondulações de interferência

Pode ser causada pelas ondulações CA da fonte de energia, é necessário filtrar a onda da fonte de energia. Verifique o monitor e os equipamentos periféricos.

3. O fundo colorido da imagem muda constantemente

O campo eletromagnético da lâmpada fluorescente causa um rolo de cores. Isso é um fenômeno apropriado das câmeras.

Reduzir os números das lâmpadas fluorescentes ou aumentar a distância entre a câmera e as lâmpadas podem melhorá-la.

Use a sincronização externa da fonte de alimentação, a câmera pode resolvê-lo.

4. A mancha da imagem também está em massa

A voltagem da fonte de alimentação está instável.

Os cabos de conexão não se conectam corretamente ou têm alta impedância.
