Configurar Synway GSM Modelo SMG 4008

Como entroncar no servidor e Configurar Gateway Synway SMG 4008 GSM

Olá pessoal! Neste tutorial vamos apresentar e configurar, mais uma novidade que a Lojamundi trouxe para o Brasil, os gateways de telefonia GSM da Synway.

Esses equipamentos permitem uma migração gradual e com maior planejamento da telefonia convencional analógica para redes IP ganhando em fatores como gerenciabilidade, flexibilidade e redução de custos.

Para configurar esse equipamento, siga os seguintes passos:

1) Conecte o Gateway Synway SMG 4008 GSM à rede de computadores, através da porta ETH1 do equipamento;

2) O endereço de acesso via browser é 192.168.1.101 Para acessá-lo é necessário que a placa de rede de seu computador esteja neste mesmo range de IP.

No Windows 7

Ex:

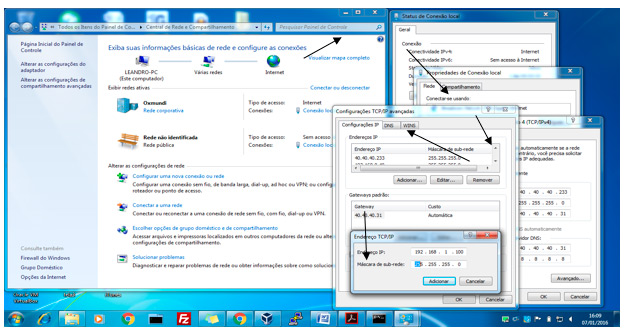

3) Adicione um “apelido” à placa de rede

1 – Clique na parte inferior da tela no (Iniciar).

2 - Clique (Painel de controle).

3 – Clique (Central de rede e compartilhamento).

4 – Clique na parte superior do lado esquerdo da tela (Alterar as configurações do adaptador).

5 – Clique em (Conexão local).

6 – Clique em (Propriedades).

7 – Duplo Clique em (Protocolo TCP/IP Versão 4 (TCP/IPv4). Ou clique em (Protocolo TCP/IP Versão 4 (TCP/IPv4) depois em propriedades.

8 – Clique em (Avançado).

9 – Na aba Configurações IP clique em (Adicionar).

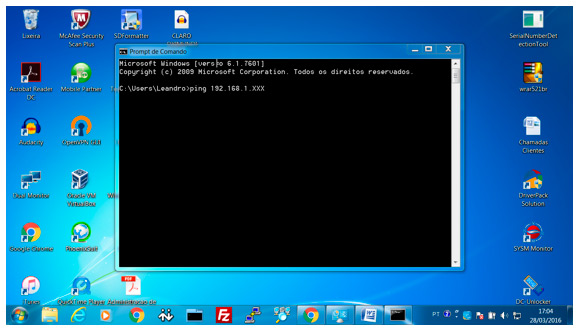

10 – Digite o IP de apelido de rede 192.168.1.XXX, mas primeiro você deve acessar o Prompt de Comando para saber se é um IP válido para não dar conflito de rede acessando o menu (iniciar) no lado inferior da tela, depois em todos os programas, logo após clique em acessórios e em seguida clique em Prompt de Comando. Digite ping mais o ip que vc escolheu ex;

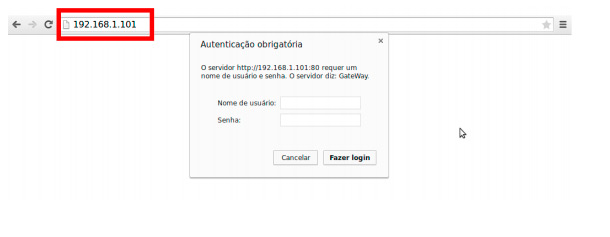

Após colocar seu computador na rede 192.168.1.XXX, abra o navegador web de sua preferência e digite o endereço do gateway e a seguinte janela será mostrada:

Acesso padrão de fábrica

Nome de usuário: admin

Senha: admin

Você pode alterar o endereço de rede do gateway acessando o menu Network e fixando um IP válido;

Registre o Synway a um Servidor de Telefonia.

Para criarmos as configurações neste tutorial estamos utilizando o Asterisk “puro”, ou seja, sem interfaces gráficas que auxiliam na configuração. Antes de realizar qualquer configuração, crie uma conta SIP em seu servidor.

Utilize um editor de textos de sua preferência:

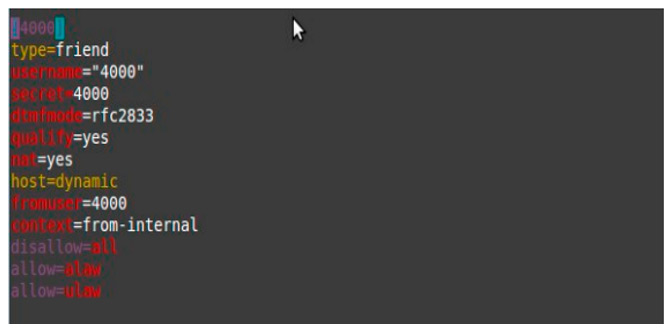

vim /etc/asterisk/sip.conf

Ping o ip na rede no cmd, ex: ping 000.000.00.0 na mesma faixa da rede local.

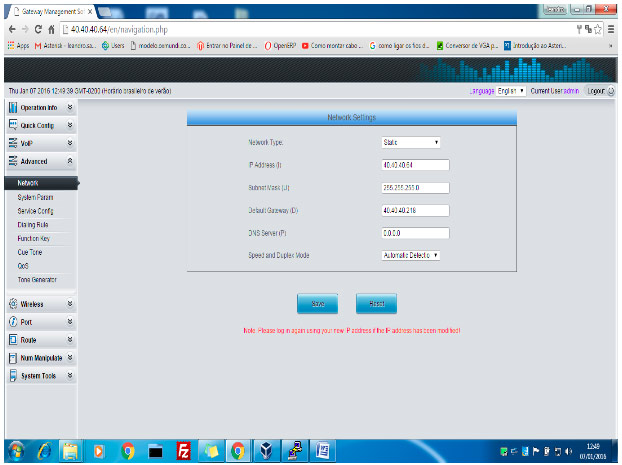

Vá em Advanced =>Network

Mude para a mesma faixa de ip o Synway para servidor servidor e click em save

Network Settings


	Network Type:	mantém

	IP Address (I)	ip Synway

	Subnet Mask (U)	mantém

	Default Gateway (D)	ip Servidor

	DNS Server (P)	mantém

	Speed and Duplex Mode	mantém

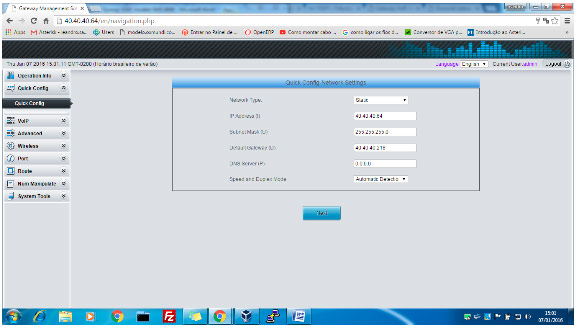

Vá em: Quick Config=> Quick Config

Quick Config-Network Settings


	Network Type:	mantém

	IP Address (I)	novo ip setado no aparelho

	Subnet Mask (U)	padrão

	Default Gateway (D)	digitar ip servidor

	DNS Server (P)	padrão

	Speed and Duplex Mode
		mantém

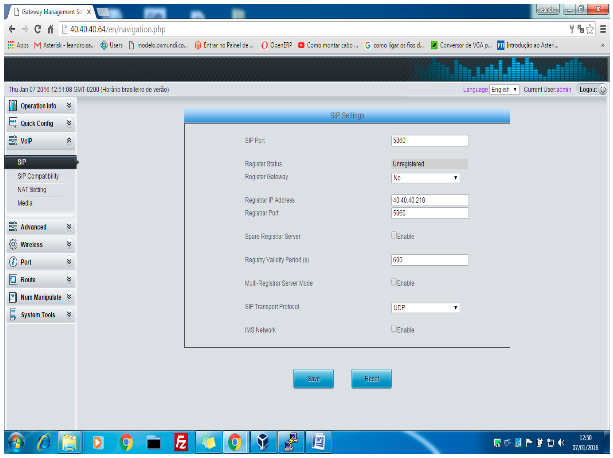

Agora vá em: Voip => SIP

SIP Settings


	SIP Port	padrão

	Register Status
	Register Gateway	Não registrar

	Registrar IP Address	ip do servidor
	Registrar Port	padrão

	Spare Registrar Server	Enable

	Registry Validity Period (s)	mantém

	Multi-Registrar Server Mode	Enable (mantém)

	SIP Transport Protocol	mantém

	IMS Network	Enable (mantém)

E click em save

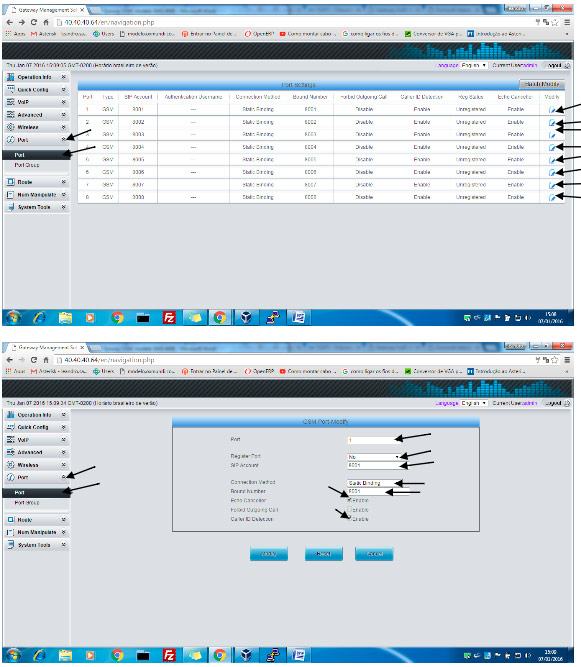

Vá em PORT=>PORT e modifique todas as portas de 1 a 8

GSM Port-Modify


	Port		Nº do grupo de 1 a 8

	Register Port		sempre No
	SIP Account		padrão

	Connection Method
	Bound Number		Repete
	Echo Canceller		Enable (marque)
	Forbid Outgoing Call		Enable
	Caller ID Detection		Enable (marque)
