Configurando GXW 4104 + GXW 4004 (Ponto a Ponto)

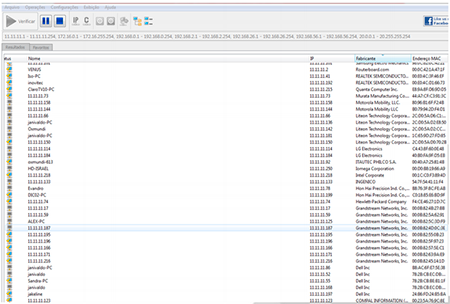

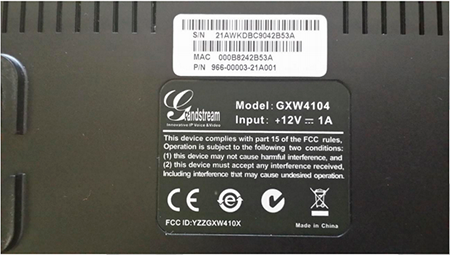

Para iniciarmos a configuração do ponto a ponto, conecte o gateway GXW 4104 à rede pela porta LAN. O Grandstream GXW 4104 obtém IP DHCP, ou seja, recebe um endereço distribuído por um servidor da própria rede. Uma maneira bastante fácil de descobrir qual o IP foi atribuído ao equipamento, é utilizar um programa que lista todos os IP’s da rede, por exemplo: Advanced IP Scanner e verificar através do endereço MAC do dispositivo.

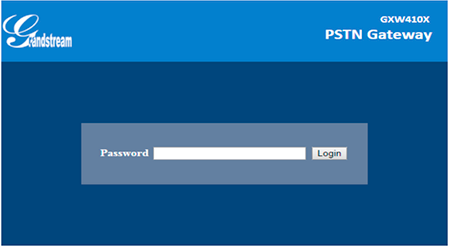

Agora que sabemos o IP que nosso gateway recebeu, vamos acessá-lo através do navegador web de sua preferência. Ao digitar o endereço no navegador aparecerá a tela de login. A senha padrão é admin

Conectado a interface do GXW4104 o primeiro passo é fixar um IP para evitar que o equipamento assuma outro endereço, tornando sem efeito as configurações ponto a ponto. Configure um IP dentro da sua rede.

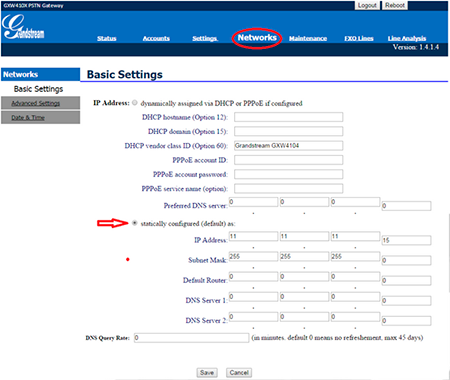

>Networks>Basic Settings




Após fixarmos o IP do gateway, devemos conectar o equipamento através da porta WAN e acessá-lo novamente colocando o novo endereço no navegador web.



O segundo passo é configurar a aba FXO Lines, colocando os tons nacionais de sinalização.

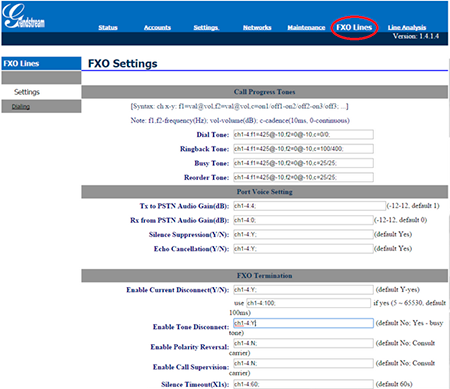

>FXO Lines>Settings



Dial Tone - ch1-4:f1=425@-10,f2=0@-10,c=0/0;



Ringback Tone - ch1-4:f1=425@-10,f2=0@-10,c=100/400;



Busy Tone - ch1-4:f1=425@-10,f2=0@-10,c=25/25;



Reorder Tone - ch1-4:f1=425@-10,f2=0@-10,c=25/25;



Tx to PSTN Audio Gain (dB): Troque 1 por 4 - Esta configuração oferece ganho no canal, aumentando a intensidade do áudio do equipamento para linha



Enable Tone Disconnect: Troque N por Y – permite o tom de desconexão, que informa que a ligação foi encerrada.

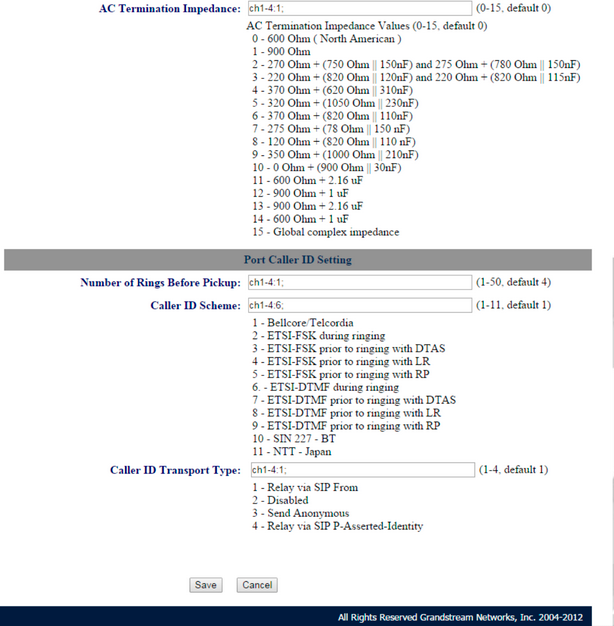

AC Termination Impedance: Troque 0 por 1 - corresponde a 900 Ohm (utilizado no Brasil) Number of Rings Before Pickup: Troque 4 por 1 – corresponde ao número rings no gateway antes de passar a chamada

Caller ID Scheme: Devemos colocar o valor de acordo com a sinalização da nossa linha para receber o caller id (detectar qual número de telefone ligou)



Feito isto, salvamos as configurações.

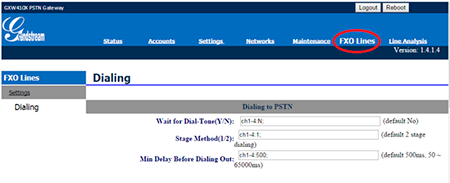

Ainda em FXO Lines devemos configurar o sub-menu Dialing.



>FXO Lines>Dialing

Stage Method: Troque 2 por 1 e Salve

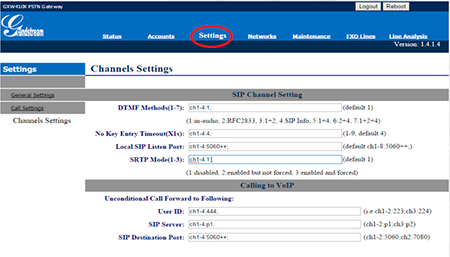

O terceiro passo é configurar a aba Settings e o sub-menu Channels Settings.

>Settings>Channels Settings

DTMF Methods (1-7): Devemos selecionar o padrão que melhor atenda nossa estrutura e repeti-lo no GXW 4004

User ID: Configure desta forma ch1-4:444; - coloque o número 444 para ligação bater direto no

gateway FXS GXW 4004.

SIP Destination Port: ch1-4:5060++; - acrescentando o sinal ++ estamos dizendo que o equipamento se comunicará da porta 5060 em diante. Não é preciso alterar mais nenhuma configuração.

No quarto passo vamos configurar as contas, onde apontaremos para o gateway FXS GXW 4004

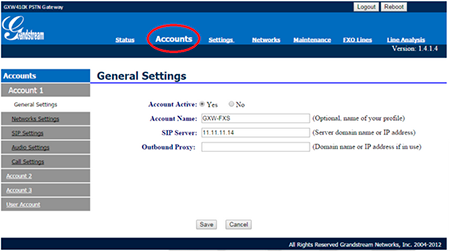

>Accounts>General Settings

Podemos configurar até 3 contas. Mas neste tutorial configuraremos apenas a conta 1 (Account 1)

Account Active: Selecione Yes

Account Name: Crie um nome para o gateway GXW 4004

SIP Server: Digite o IP do gateway GXW 4004 e Salve

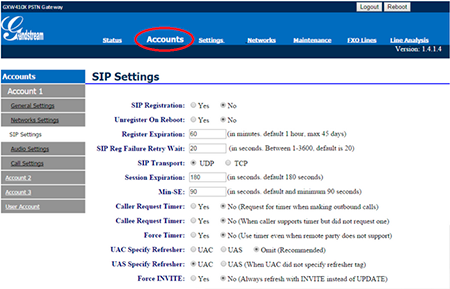

>Accounts>SIP Settings

SIP Registration: Marque No. Não é necessário alterar as demais configurações, somente salve

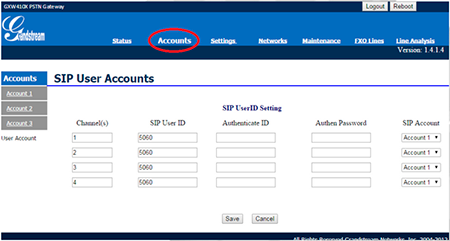

Ainda em Accounts, vamos configurar o sub-menu User Account, onde definiremos qual será o SIP User ID e como os canais serão utilizados. Não é necessário criar senhas.



Pronto! Fizemos as configurações do GXW 4104, agora vamos para o GXW 4004.



No quinto passo começaremos a configuração do gateway FXS GXW 4004 conectado pela porta LAN.



Este equipamento vem com o IP padrão 192.168.2.1 e a senha é admin, vamos colocá-lo na mesma rede do GXW 4104 fixando um IP no mesmo range.

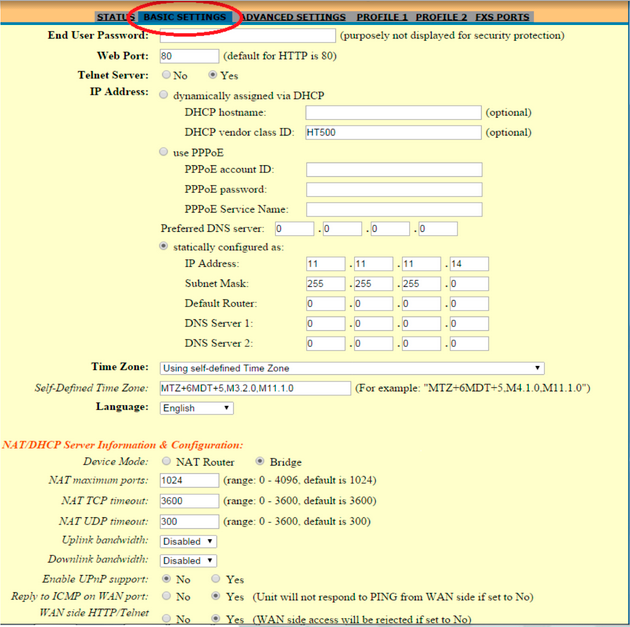

>Basic Settings



Marque statically configured as e adicione o novo IP do equipamento



NAT/DHCP Server Information & Configuration: Selecione Bridge



Reply to ICMP on WAN port: Selecione Yes



WAN side HTTP/Telnet access: Selecione Yes



Agora que mudamos o IP do gateway, no sexto passo vamos conectá-lo à rede através da porta WAN e trocar os tons de sinalização para os padrões nacionais. Acesse a aba Advanced Settings.



>Advanced Settings



System Ring Cadence: c=1000/4000;



Dial Tone - ch1-4:f1=425@-10,f2=0@-10,c=0/0;



Ringback Tone - ch1-4:f1=425@-10,f2=0@-10,c=100/400;



Busy Tone - ch1-4:f1=425@-10,f2=0@-10,c=25/25;



Reorder Tone - ch1-4:f1=425@-10,f2=0@-10,c=25/25;

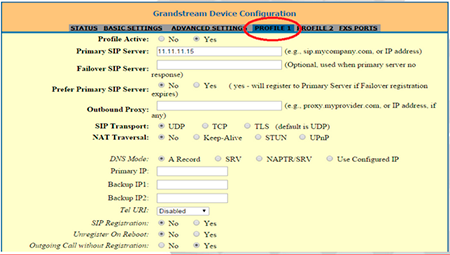

O sétimo passo é a configuração do Profile, onde iremos apontar o GXW 4004 para o GXW 4104.

>Profile1

Profile Active: Selecione Yes

Primary SIP Server: Digite o IP do gateway GXW 4104

SIP Registration: Selecione No

Ainda em Profile configure o Preferred DTMF method. A prioridade deve ser a mesma selecionada no GXW 4104.

Caller ID Scheme: Devemos Selecionar de acordo com a sinalização da linha

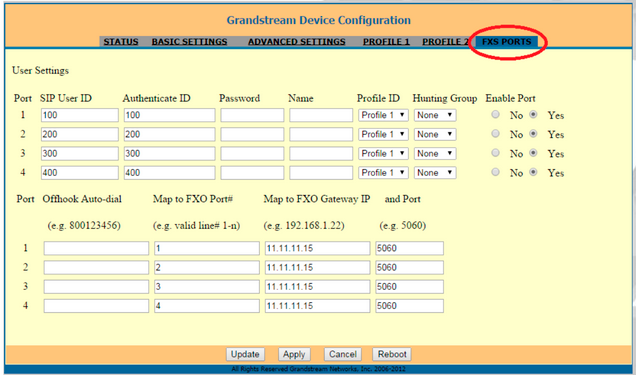

Por fim, no oitavo passo, vamos configurar a FXS Port.



>FXS PORT



Crie os SIP user ID e aponte para o GXW 4104, não é preciso criar senha.



Neste exemplo foram criadas as contas: 100, 200, 300 e 400



Em Map to FXO Port# foram criadas 1, 2, 3 e 4. Já em Map FXO Gateway IP, digite o endereço do gateway GXW 4104.



A porta para comunicação em todos os canais é a 5060.



Após estas configurações, o ponto a ponto entre o GXW 4104 e o GXW 4004 está pronto.



Até o próximo tutorial.



Para baixar a versão em PDF, clique no link abaixo:

http://www.lojamundi.com.br/download/configurando-gxw-4104-gxw-4004-ponto-a-ponto/configurando-gxw-4104-gxw-4004-ponto-a-ponto.pdf
