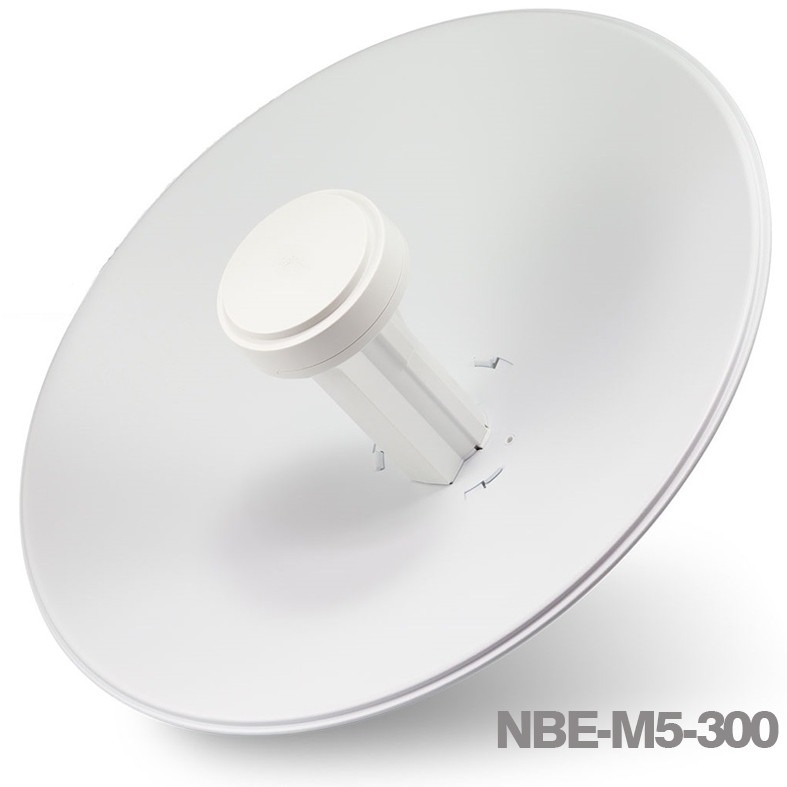

NBE-M5-300

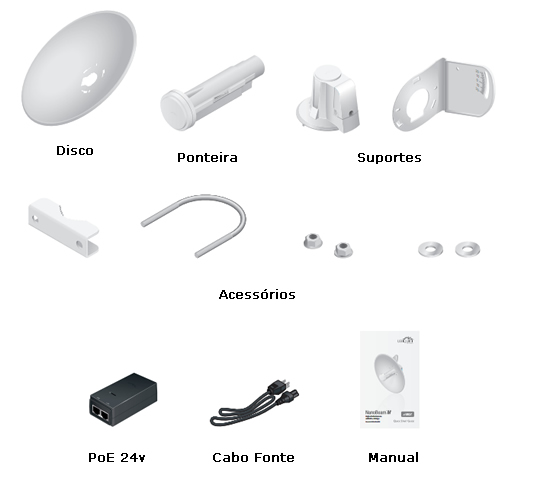

Conteúdo do pacote

Termos de uso: dispositivo de radio Ubiquiti deve ser profissionalmente instalado. O cabo blindado Ethernet e o aterramento deve ser usado em condições de garantia.

Visão geral de Hardware

Botão reset   Para restaurar as configurações de fabrica, pressione e segure o botão por mais de  10 segundos enquanto o aparelho já estiver ligado

Botão de liberação   Depois de montar a antena NanoBeam, verifique o botão Liberar; Deve estar totalmente envolvido no encaixe do botão de liberação da caixa traseira. Isso garante que a alimentação de antena esteja travado no lugar. Se você precisar remover a alimentação de Antena, primeiro você deve pressionar o botão de Liberação.

LEDS

Sinal:  No airOS, você pode modificar os valores do limite de força do sinal sem fio para cada LED no manual sob Limites do LED de sinal. Os valores padrão são mostrados abaixo:

A LED acenderá  verde quando a força do sinal estiver acima -65Bm.

 A LED acenderá verde quando a força do sinal estiver acima -73dBm.

 A LED acenderá laranja quando a força do sinal estiver acima -80dBm.

A LED acenderá vermelho quando a força do sinal estiver acima -94dBm.

Ethernet    A LED Ethernet acende-se verde quando uma conexão Ethernet ativa é feita e pisca durante uma atividade.

Power      A LED da energia acende-se verde quando o dispositivo estiver conectado a uma fonte de energia.

Exemplo de aplicação

A antena NanoBeam montada ao ar livre com o Refletor de prato fornece cobertura externa direcional (o ganho depende do refletor)

O NanoBeam montado ao ar livre sem o Refletor de prato fornece cobertura de exterior a cubo usando o Feed de Antena de 3 dBi apenas.

Requerimentos de instalação

• 10 mm ou 3/8" chave inglesa
• cabeamento blindado de categoria 5 (ou superior) deve ser usado para todas as conexões Ethernet com fio e deve ser aterrado através do terra AC do PoE.

Recomendamos que você proteja suas redes dos ambientes externos com o cabo Ethernet blindado de classe industrial da Ubiquiti Networks.

Instalação

1. Alinhe e insira as abas do suporte do refletor nos encaixes do refletor de prato. Gire o suporte do refletor no sentido anti-horário até as abas atravancar.

 2. Ordene os pinos de alinhamento da caixa traseira com as respectivas aberturas para/no suporte do refletor de prato. Insira os pinos e empurre-os até travar.

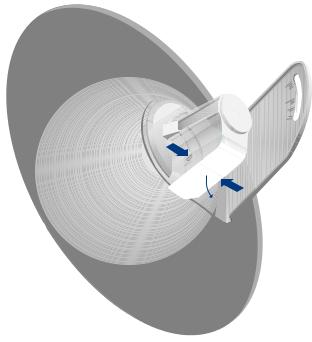

 3. Empurre os lados da porta de cabo e desanexe da caixa traseira.

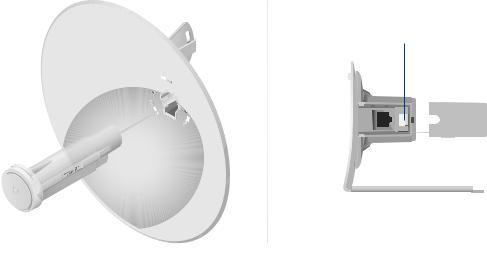

 4. Instalando o feed da antena (alimentação) :

1. Insira o feed da antena na caixa traseira e empurre-o até travar com um clique.
2. Verifique se o feed da antena está travado puxando-o levemente e se o botão de liberação está completamente envolvido.

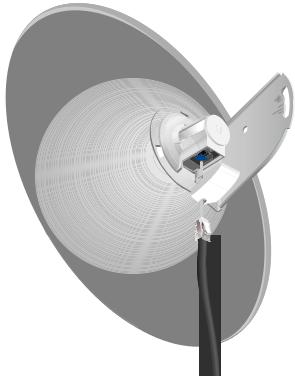

 5. Conecte o cabo Ethernet:

1. Conecte um cabo Ethernet em sua correspondente porta no feed da antena.
2. Reinstalar a porta do cabo na caixa traseira.

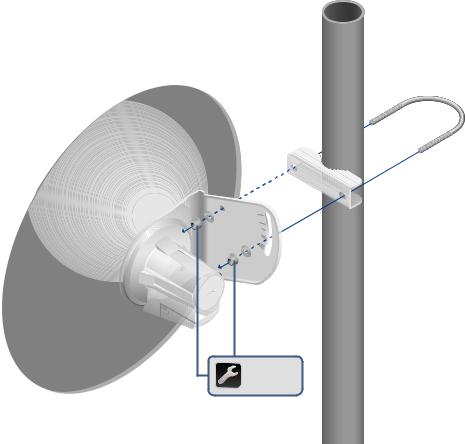

 6. Insira o parafuso em 'U' na braçadeira do polo e no suporte do refletor de prato. Proteja cada extremidade do U-Bolt com uma ruela e uma porca.

 7. Conecte a outra extremidade do cabo Ethernet da antena NanoBeam à porta Ethernet rotulada POE no Adaptador PoE.

 8. Conecte um cabo Ethernet da sua LAN ou computador à porta Ethernet no Adaptador PoE.

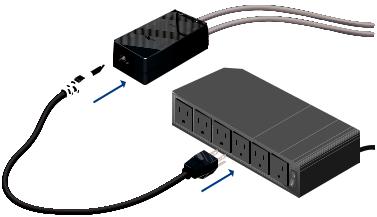

 9. Conecte o cabo de energia em sua correspondente porta no adaptador PoE. Conecte a outra extremidade do cabo de alimentação a uma tomada elétrica.

Acessando airOS

Verifique a conectividade na interface de configuração do airOS.

1. Certifique-se de que sua máquina host esteja conectada via Ethernet ao NanoBeam.
2. Configure o adaptador Ethernet no seu sistema com um endereço IP estático na sub-rede 192.168.1.x.
3. Inicie o seu navegador e digite https://192.168.1.20 no campo do endereço eletrônico. Pressione ‘’enter’’.

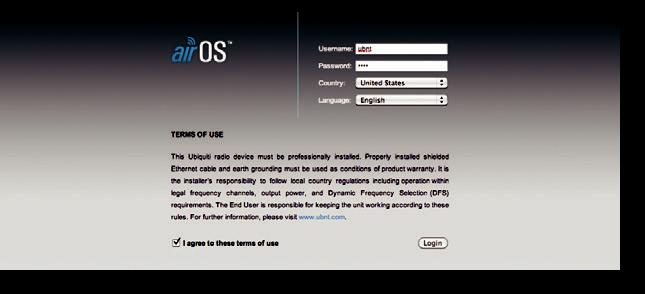

4. A tela de login será exibida. Digite ubnt nos campos Nome de Usuário e Senha. Selecione seu país e idioma. Você deve concordar com os Termos de Uso para usar o produto. Clique em Iniciar sessão.

Nota: As versões do produto dos EUA estão bloqueadas para o Código de País dos EUA para garantir o cumprimento dos regulamentos da FCC.

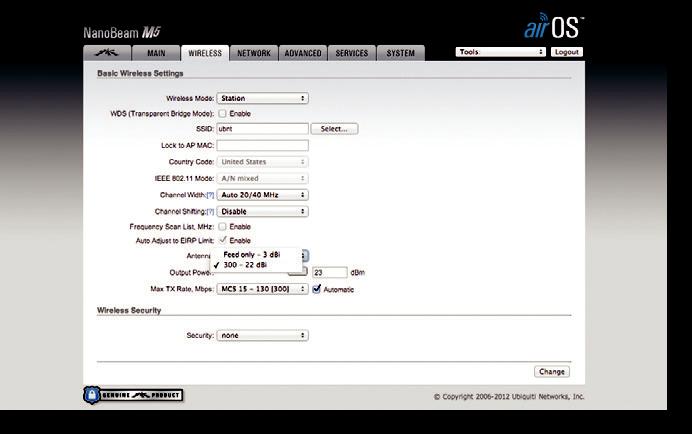

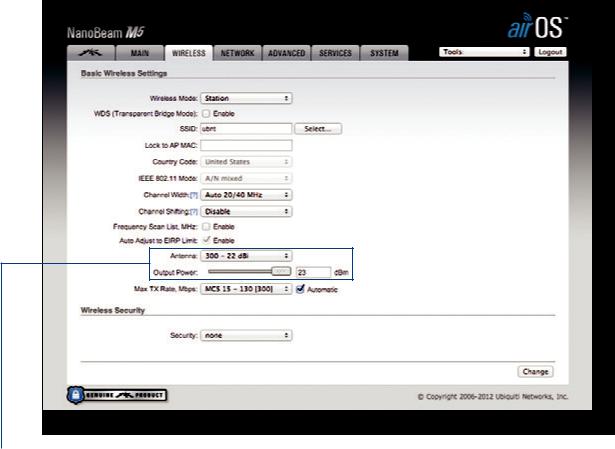

 5. Selecione o tamanho do refletor de prato NanoBeam:

1. Clique na aba ‘’wireless’’.
2. Na lista suspensa da antena, selecione a opção apropriada.
3. Clique em ‘’change’’ para salvar.
4. Clique em ‘’ OK’’ para confirmar.

Responsabilidade do instalador

Os dispositivos devem ser instalados profissionalmente e é responsabilidade do instalador garantir que o dispositivo seja operado dentro dos requisitos regulamentares do país local.

Uma vez que o equipamento Ubiquiti Networks pode ser emparelhado com uma variedade de antenas e cabos, os campos de antena e potência de saída são fornecidos ao instalador profissional para ajudar a atender aos requisitos regulamentares.

Especificações
