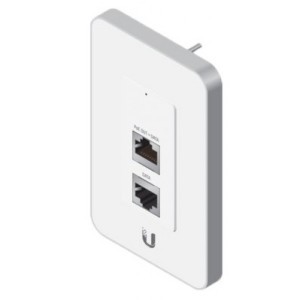

Ponto de acesso UAP-IW

Conteúdo do pacote

 UAP-IW

  Capa

  Manual

Requerimento de instalação

• Caixa de parede elétrica inserida

• Cablagem UTP de categoria 5 (ou superior) aprovada para uso interno

• Chave de fenda Phillips e Interruptor UniFi com PoE

Importante: O UAP-IW requer um interruptor UniFi com PoE para a obtenção de energia. Não são recomendados adaptadores PoE passivos.

Requerimentos de sistema

• Microsoft Windows 7/8/10 ou Mac OS X
• Java Runtime Environment 1.6 (ou superior)

• Web Browser: Mozilla Firefox, Google Chrome, Microsoft Edge, ou Microsoft Internet Explorer 11

• UniFi Controller software v4.7 ou mais novo.

Requisitos de topologia de redes

• Uma rede habilitada para DHCP (para o AP obter um endereço IP, bem como para os clientes, sem fio, após a implantação)

• Uma estação de gerenciamento executando o software UniFi Controller, localizado no local e conectado à mesma rede Layer-2, ou fora do local em uma nuvem ou NOC.

Todos os dispositivos UniFi suportam controladores de gerenciamento fora do local

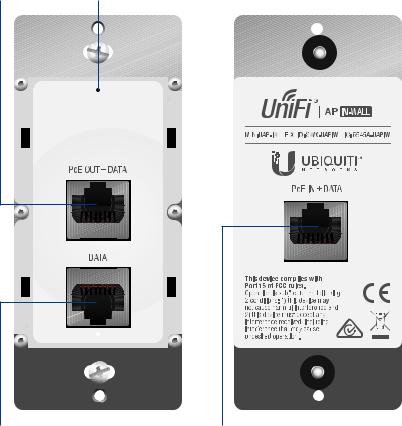

Visão Geral de Hardware

PoE Out + Data  10/100 porta Ethernet suporta dados e PoE. Usado para conectar um dispositivo 802.3af à LAN.

Data  A porta Ethernet Data 10/100 suporta apenas dados. Usado para conectar um dispositivo cliente à LAN.

PoE In + Data  10/100 porta Ethernet suporta dados e PoE. Conecte esta porta a uma Chave UniFi que esteja conectada à sua LAN e servidor DHCP.

Reset  O botão Reset serve duas funções para o UAP-IW:

• Restart  Pressione e solte o botão de reinicialização rapidamente.

Restaurar para configurações padrão de fábrica  Pressione e mantenha pressionado o botão Redefinir por mais de cinco segundos.

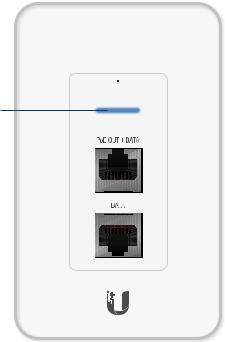

LED

Instalação de Hardware

Uma caixa de tomada deve ser instalado com um cabo Ethernet passando pela caixa até o UniFi.

 1. Retire a tampa do UAP-IW.

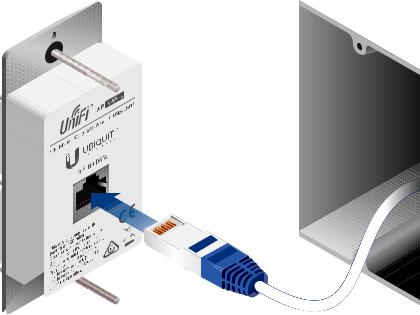

2. Conecte o cabo Ethernet na caixa de parede à porta denominada PoE IN + DATA.

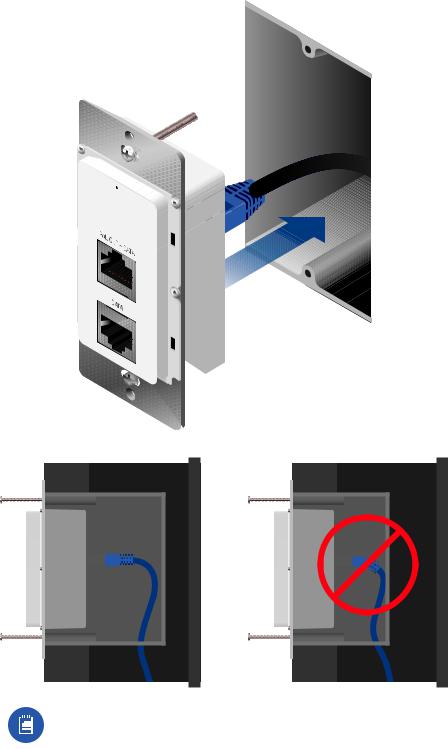

3. Coloque o UAP-IW na caixa de parede e coloque corretamente o cabo para garantir que a conexão Ethernet não esteja esticada.

Note: Se a caixa de parede não tiver espaço suficiente para acomodar o UAP-IW sem forçar a conexão Ethernet, substitua a caixa de parede por uma caixa aberta ou profunda.

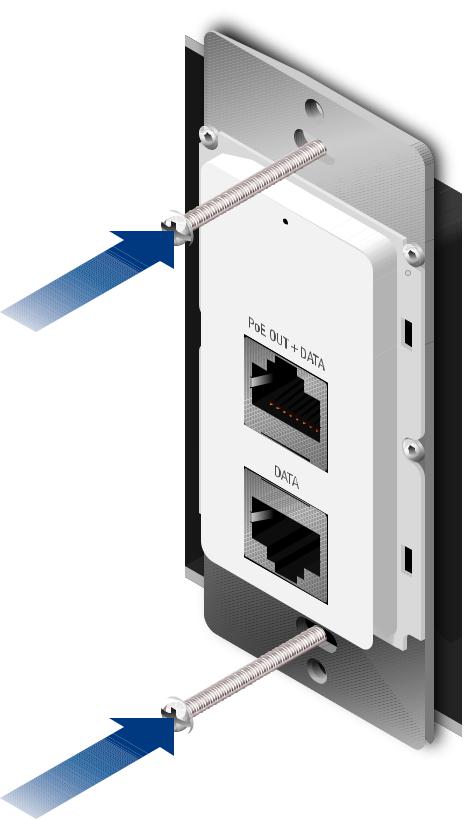

 4. Aperte os parafusos superior e inferior. Ajuste os parafusos para garantir que a placa de montagem esteja nivelada com a parede para o ajuste adequado da placa de cobertura.

 5.Conecte a capa. Pressione a placa de cobertura na posição até que os quatro clipes de montagem encaixem no lugar. Se você estiver usando sua própria capa, prenda-a com dois parafusos.
