Pareando o Telefone IP DP722 na Base Voip DP752


Olá, pessoal!

Seja bem-vindo(a) a mais um vídeo da LojaMundi.

Hoje vamos aprender como parear o Grandstream DP722 na base DP752.


1 - Habilitando o modo pareamento

Na base DP752, pressione o botão central até que o 3 led comece a piscar, indicando que o modo de pareamento está ativo.

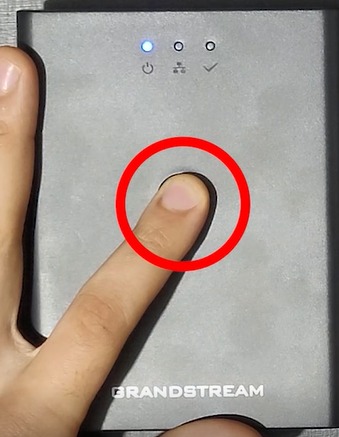

(pressionando o botão central)

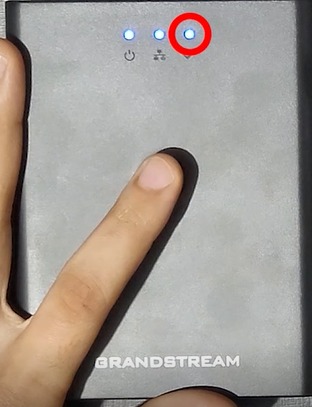

(indicação do 3° led)


2 - Encontrando a base

Uma vez que o passo anterior foi concluído, vamos procurar pela base.

No DP722, pressione o primeiro botão superior da esquerda (subscribe) e aperte-o novamente para selecionar a Base 1, aguarde um momento até que a base seja localizada e a subscrição realizada.


3 - Verificando qual o IP

Agora, já podemos acessar o menu web do nosso aparelho, mas antes precisamos validar qual endereço IP foi atribuído. Para isso, no DP722, vamos acessar menu > estado > estado da base > endereço IP

Coloque este endereço no navegador de sua preferência e informe admin como nome de usuário e a senha randômica está atrás da base DP752


Simples, né?
